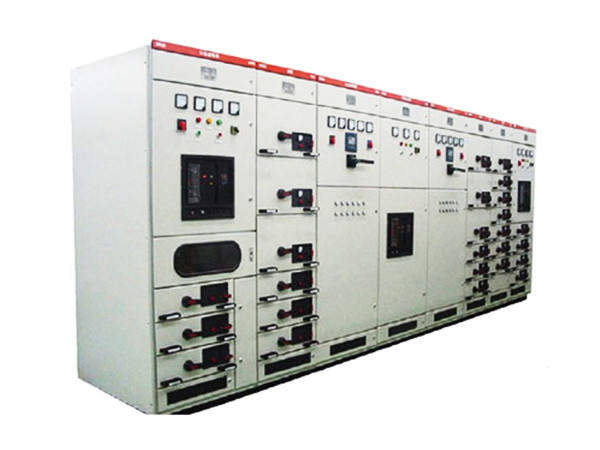

一、GCS低压抽出式高低压柜产品概述:

GCS低压抽出式开关柜装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统.在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380V、400V、660V额定电流为4000A及以下的发、供电产品符合标准:IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBC36001《低压抽出式成套开关设备》.


二、GCS低压抽出式高低压柜产品特点:

1、提高转接件的热容量,较大复读的降低由于转接件的温升给插件、电缆头、间隔板带来的附加温升.

2、功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其他单元工作,使故障局限在小范围.

3、母线平置式排列时装置的动、热稳定性好,能承受80/176KA短路电流的冲击.

4、MCC柜单柜的回路数量多到22回,充分考虑大单机容量发电,石化系统等行业自动化电动门(机)群的需要.

5、装置于外部电缆的连接在带电缆隔室中完成,电缆可以上下进出.零序电流互感器置于电缆隔室内,时安装维修方便.

6、同一电源配电系统,可以通过限流电抗器配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求.

7、抽屉单元有足够数量的二次插件(1单元及以上为32对,1/2单元为20对)可满足计算机接口和自控回路对接点数量的要求.

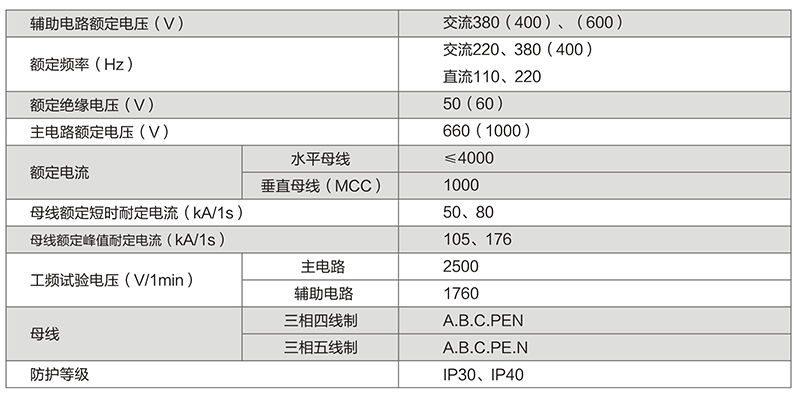

三、GCS低压抽出式高低压柜技术参数:

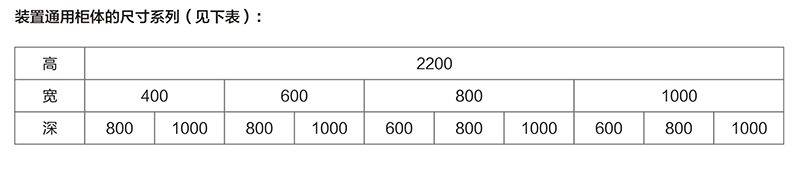

四、GCS低压抽出式高低压柜主结构:

主构架采用8MF型钢,型钢的二侧面分别有模数为20mm和100mm和φ9.2mm的安装孔,内部安装灵活方便.

主构架装配形式设计为两种,全组装式结构和部分(侧框和横梁)焊接式结构,供用户选择.

装置的各功能室相互隔离.其隔室主要分为功能单元室、母线室、电缆室,各室功能相对独立.

水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施.

电缆隔室的设计使电缆上下出均十分方便.

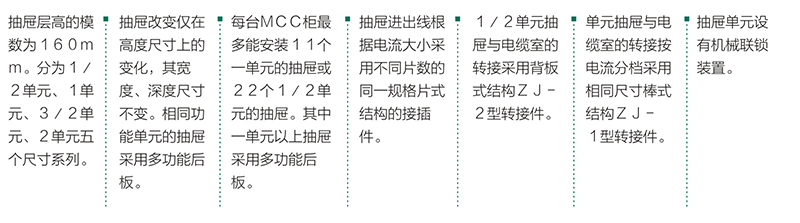

五、GCS低压抽出式高低压柜功能单元:
