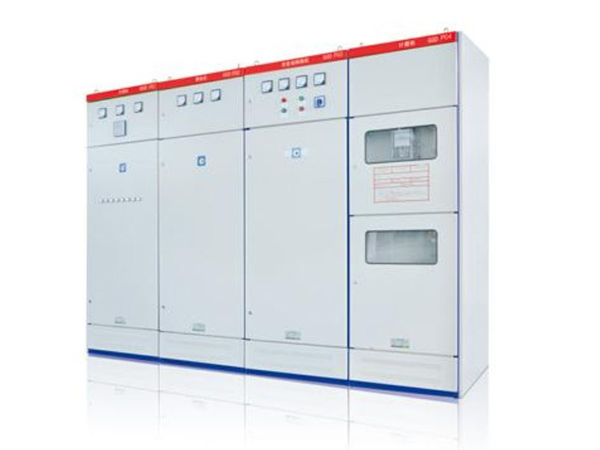

河南君源低压固定式开关柜
  • 河南君源低压固定式开关柜

河南君源低压固定式开关柜

全国客户服务热线: 0379-63227777
产品详细参数

一、产品用途:

君源GGD型交流河南低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流,50HZ额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用.

君源GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜.产品具有分析能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点.可作为低压成套开关设备的更新换代产品使用.

君源GGD型交流低压配电柜符合IFC439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准.


二、君源GGD低压固定式开关柜结构特点:

1、柜体采用通用柜的形式,构架用8MF冷弯型局部焊接组装而成.柜架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量.

2、通用柜的零部件按模数原理设计,并有20模的安装孔,通用系数高.可以使工厂实现预生产制造周期,也提高了工作效率.

3、柜体设计充分考虑了散热问题,柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热目的.

4、君源GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整体美观大方、面目一新.

5、柜门用转轴式活动绞链与构架相连,安装、拆卸方便.门的拆边处均嵌有一根山型橡塑条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级.

6、装有电器元件的仪表门用多股软铜线与构架相连,柜内的安装与构架间用滚花螺钉连接,整柜构成完整的接地保护电路.

7、GGD低压固定式开关柜柜体面漆选用聚醋拈形烘漆,附着力强,质感好.整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒适的视觉环境.

8、柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运.

9、柜休防护等级为IP30,用户也可根据使用环境的要求在IP20一IP40之间选择.
