产品详细参数


一、型号含义:


PXL→配电箱系列


二、PXL配电箱系列产品概述:

ACM和ACP系列终端配电箱的设计符合GB72513及GB17466标准.箱内配有中性子排、接地端子排及DIN导轨,可配合ABB systemproM终端保护装置.箱体各有6种准规格,分别为8位、10位、13位、16位、20位及23位,每一单极开关各占一位.

ACM系列终端配电箱为全金属外壳,表面采用RAL7035浅灰白色环氧树脂静电喷涂平盖式的设计及暗装门盖螺丝,在不同的安装环境均能显得高雅大方.箱体的安装分有墙式安装(明箱)及嵌墙式安装(暗箱)两种.

ACP系列终端配电箱为金属箱底座,箱盖采用优质塑料模压制成,具良好刚性、韧性阻燃性,标准的塑料面盖颜色为RAL7035浅灰白色配茶色透明塑料活面盖.两种箱均设独立接地螺钉,确保接地连续性;DIN导轨水平垂直可调和大小连孔的设计,为客户提供安装方便,并可通过调整组件,解决底箱预留过深等问题,从而使面盖与安装墙面完全吻合;面盖采用自锁定位的结构,在揭开时有自锁定位功能,方便客户对开关操作及维护.

全新改良版的ACM和ACP终端配电箱的端子排课拆卸,解决了端子在现场容易丢失的困扰;端子排可自由选择安装在底箱的上端或下端,满足客户上进上出或上进下出的进出线要求.

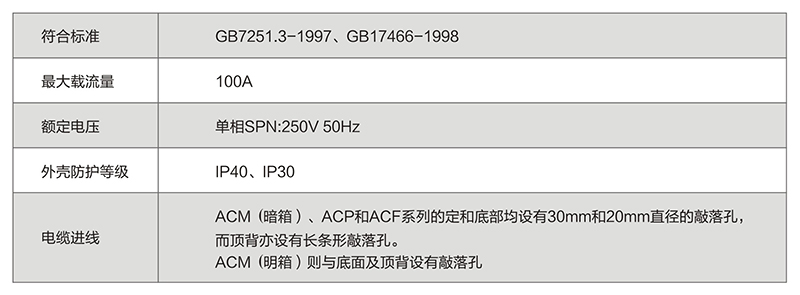

三、PXL配电箱系列技术参数:


四、产品用途:PXL型低压配电箱系列适用于电压380V,电流小于600A的电网末端的照明、控制、计量回路中,广泛用于各行各业.


五、PXL配电箱系列结构特征:

1、箱体结构特点:PXL型低压配电箱为明装、暗装(嵌入式)结构.箱体外壳和箱边框及箱门由冷轧钢板折制或压制而成.

2、保护接地措施:箱门和箱体焊有接地螺栓.箱体、箱门和安装板用黄绿双色线连接,安装板与PE排连接.整个结构形成了连续的保护电路.

3、防腐蚀:箱体表面采用环氧粉末涂料经静电喷涂,涂层均匀,附着力强,耐磨性好.

4、外形特点:PXL型低压配电箱外形灵活多变,根据需要变换不同的形式,有塑料面板式、铁门掀盖式、排骨箱式、多门分割式等.


六、PXL配电箱产品分类:用途分类:PXL型低压配电箱可分为照明箱、动力箱、插座箱、计量箱、双电源切换箱、控制箱.

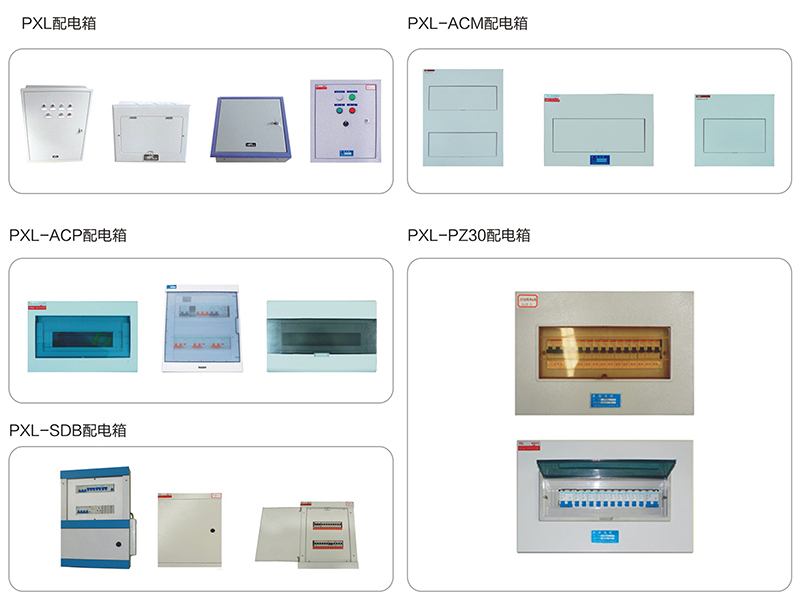

七、PXL配电箱各种机型:



来源:http://www.junyuandl.com/product83227.html
时间:2018-10-27 15:40:38
