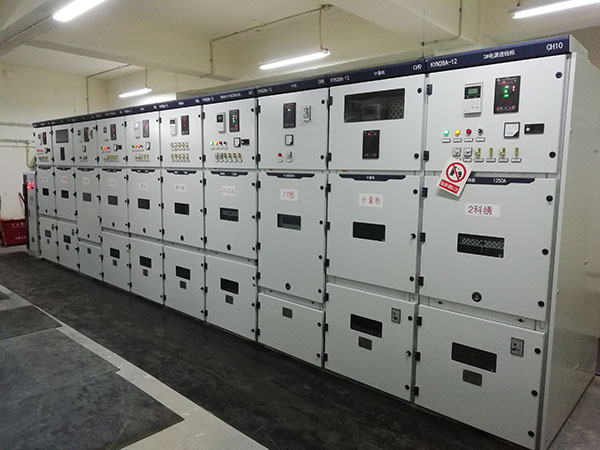

一、中置移开式高低压柜产品概述;
KYN28A-12(Z)型户内金属铠装抽出式开关设备系3-10KV三相交流50HZ单母线分段系统的成套配电装置,该产品主要用于发电厂、中小型发电机送电、工矿企事业单位配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等,作为控制、保护、监测之用.

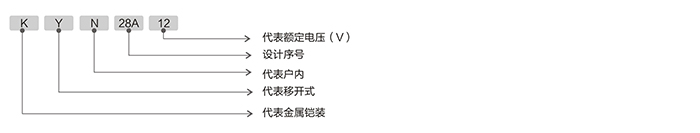

二、中置移开式高低压柜型号含义:
三、中置移开式高低压柜正常使用条件:
1、周围空气湿度:高温度+40℃,低温度-15℃.
2、温 度 条 件:日平均相对湿度:≤95%;日平均水蒸气压力不超过2.2KPa;月平均相对湿度:≤90%;3、月平均水蒸气压力不超过1.8KPa.
4、海 拔 高 度:3500m及以下(海拔4000m~3200m按IEC标准通过型式试验).
5、地 震 烈 度:不超过8度.
注:a.周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染.
b.无经常性的剧烈振动场所.
c.在超过GB3906规定的正常的环境条件下使用时,由用户和制造商协商.

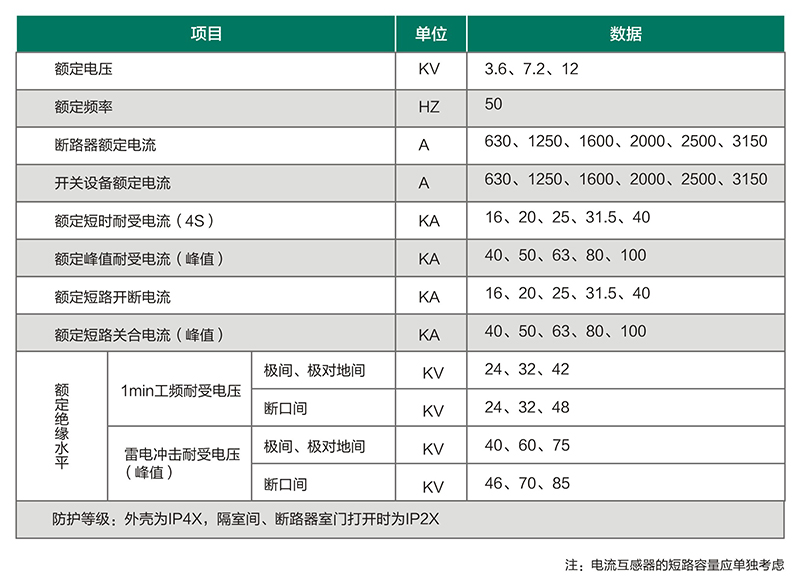

四、中置移开式高低压柜技术参数:
五、中置移开式高低压柜结构特点:
1、完全金属组装,组装式结构,组合方案广.
2、柜体选用进口的敷铝锌钢板,经CNC机床加工,采用先进的多重折边工艺,用拉铆螺母、高强度螺栓连接,且精度高、抗腐蚀、重量轻、强度高、零件通用性强.
3、可配装本公司生产的ZN63A-12系列或进口VD4系列真空断路器,实用性广、可靠性高、实现常年免维护.
4、手车设工作、试验位置,各位置均有定位和显示装置,安全可靠.
5、各类手车按模数积木式变化,保证同规格车可自由互换,不同规格车绝对不能进入.
6、由专用运载车运送手车,操作轻便灵活.
7、电缆室可安装多达9根单芯电缆.
8、高可靠的联锁装置,完全满足“五防”要求.
9、各高压室均有泄压通道,确保人身安全.
10、面门装有观察窗,可观察室内元件的工作状态.
