电缆桥架该如何安装呢?

文章来源:http://www.junyuandl.com/news483840.html 发表时间:2020-10-20 14:48:00

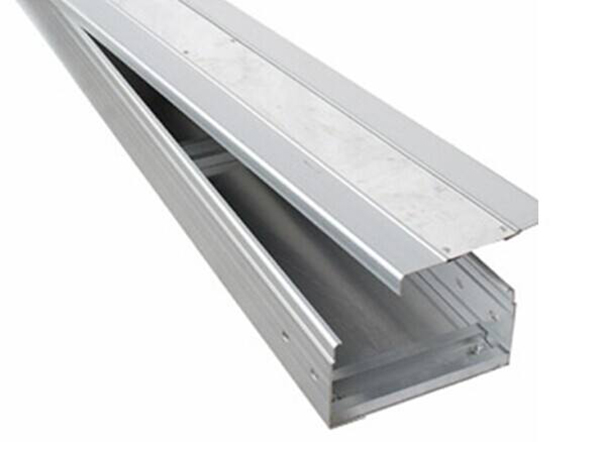

    电缆桥架是一种托敷电缆的支持件,现在在我们的生活中应用也比较广泛。实际上电缆桥架安装比较简单,维修改造也很方便,在弱电工程中,应用十分普遍。今天小编来说说电缆桥架该如何安装呢?


1、安装前准备工作

    电缆桥架的型号和规格在施工图中已经确定,其敷设线路在施工图中只是示意性的,对于线路的准确长度、三通、四通等一般不作表示。这就要经过复测,确定各部分的准确长度,配件数量、支吊架的制作尺寸,经过复测后提出备料计划。

2、定型支架安装

    定型支架由主柱和托臂两部分组成,主柱采用钢膨胀螺栓固定在梁或顶板上,托臂挂固在立柱上面。立柱由角钢加工而成,上面有成排的长方形孔,可以调整托壁的标高。托臂的长度与电缆桥架的宽度相等。托臂选用立柱上安装。

3、桥架的撑要求

    电缆桥架水平敷设时,支撑间距一般为1.5--3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。金属线槽敷设时,在下列情况下设置支架或吊架:线槽接头处;间距3m;离开线槽两端口0.5m处:转弯处。塑料线槽底固定点间距一般为1m。沟槽和格形线槽必须沟通。沟槽盖板可开启,并与地面齐平,盖板和插座出口处应采取防水措施。沟槽的宽度宜小于600mm。

4、引下装置安装

    电缆进出桥架,应通过引下装置,引下装置的作用是保护电缆,增加电缆的弯曲半径,根据电缆引下的位置选择引下装置的形式,采用现场加工,引下装置中的钢管两端口,应装设橡皮护线圈。电缆引下装置卡固在桥架上,在设有引下装置处,应增设加强支、吊架。

    以上就是对电缆桥架安装的相关介绍,希望对大家有所帮帮助。如果还想知道更多有关河南电力施工安装河南高低压柜相关的内容,可以随时关注我们网站,我们会不定期进行更新。
